想让金属3D打印一次成功？设计阶段的这7个关键要点，决定了你的零件能不能“打得出来”又“用得好”。

为什么设计决定了金属3D打印的成败？

很多工程师第一次接触金属3D打印时，习惯性地沿用传统机加工或铸造的设计思路——结果往往不尽如人意：零件变形、支撑难拆、内部应力集中导致开裂，甚至整炉报废。

金属3D打印（以主流的SLM激光粉末床熔融技术为例）本质上是一个逐层堆焊的过程。这意味着：不是“能不能造”，而是“这样设计容不容易造、造出来能不能用”。 作为资深的天津3D打印服务厂家，我们在日常生产中见过太多因设计阶段疏忽而导致的“翻车”案例。

下面金属3D打印的7个设计要点，是我们从实际生产中总结出来的“避坑指南”。

要点一：悬垂结构——45度法则与支撑优化

金属3D打印技术，是下一层需要依附在上一层已凝固的粉末上。当悬垂角度小于 45度（相对于水平面）时，就需要添加支撑结构。

设计建议：

 优先自支撑设计：将悬垂面倾角设计为 ≥45°，可大幅减少支撑，降低后处理成本。

 避免大面积水平悬垂（如平顶孔洞、大平面下表面），否则支撑密集、难拆除且影响表面质量。

 优化截面突变：在厚大截面与薄壁结构之间设计平缓过渡，减少热应力集中。

航空航天和模具行业最关心支撑优化——每减少1克支撑，都意味着成本和时间的大幅节约。

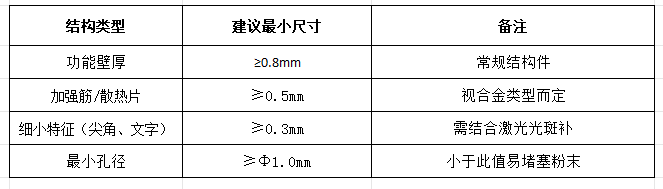

要点二：壁厚与最小特征尺寸

金属粉末熔化后，熔池有热影响区。壁厚太薄，容易过烧、变形甚至坍塌。

天津3D打印服务厂家经验：铝合金因导热快，最小壁厚建议比钛合金、不锈钢放宽0.2mm。不同材料的热物性差异很大，有经验的厂家会帮你做针对性调整。

要点三：逃粉孔与清粉通道

金属3D打印采用粉末床工艺，零件内部的封闭空腔会残留未熔化的金属粉末。如果没有设计合理的逃粉孔，这些粉末在后处理时无法清除，使用时还会因振动掉落，污染系统。

设计原则：

所有内部流道、封闭腔体必须设置 ≥Φ3mm 的清粉孔。

清粉孔尽量布置在最低点或最高点，利用重力与气吹辅助排粉。

对于随形冷却模具，冷却水道出口设计成可拆卸堵头结构，便于清粉后封堵。

很多客户第一次送图时，内部复杂流道完全封闭——我们会第一时间提醒：“这个件3D打印能打出来，但粉清不出来，需要加逃粉孔。” 这个细节，往往是量产可行性的分水岭。

要点四：应力释放与热处理预留

金属3D打印是一个急速熔融再凝固的过程，每层都伴随热胀冷缩。残余应力是导致零件翘曲、开裂的主要元凶。

设计层面的应对：

l 对称结构优于不对称结构，能平衡应力分布。

l 大平面薄板结构容易变形，建议添加加强筋或波纹结构。

l 关键承力方向，尽可能与打印铺粉方向（Z轴）垂直——因为Z方向的力学性能通常略低于XY方向。

l 设计阶段就为热处理预留加工余量（一般单边+0.3~0.5mm），因为去应力退火后零件尺寸会有微变。

我们曾遇到客户设计的一款细长杆件（长径比＞20:1），未做应力平衡设计，打印后弯曲量达2mm。后期通过优化摆放角度和添加辅助支撑，将变形控制在0.3mm以内。

要点五：装配余量与后加工基准

金属3D打印的尺寸精度通常在 ±0.1~0.2mm（100mm以内），表面粗糙度 Ra 6~12μm。对于配合面、密封面、轴承位等高精度区域，必须预留机加工余量。

设计建议：

关键装配面单边留 0.3~0.5mm 精加工余量。

设计时增加 工艺定位基准（如圆柱凸台或平面），用于后续车铣夹持。

螺纹孔、销孔等标准特征，打印时只做底孔，后攻丝或铰孔完成。

设计时标清楚哪些面是净成形面、哪些面是余量面，能大幅缩短交付周期。

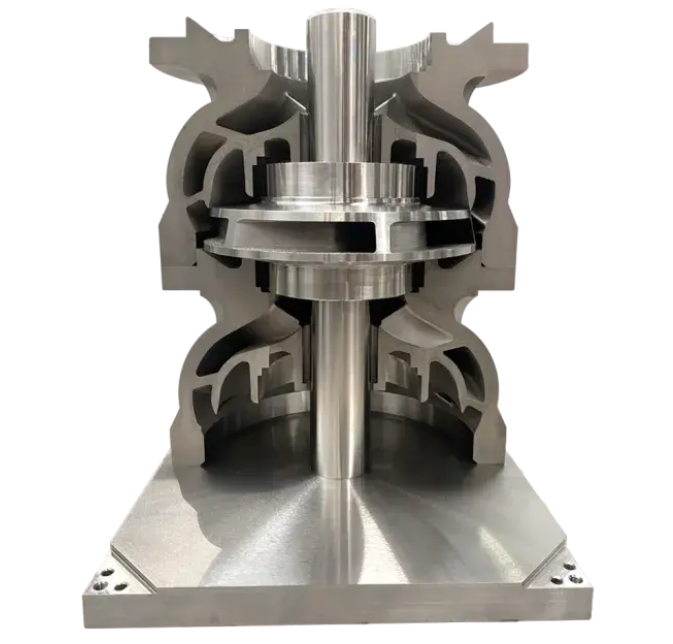

要点六：晶格与拓扑优化——这才是金属打印的“真正优势”

如果设计只是把传统结构“平移”到3D打印，那发挥的不足30%的工艺价值。金属3D打印真正的核心竞争力在于：复杂内腔、随形冷却、拓扑优化轻量化结构。

设计方向：

随形冷却水道：沿模具型面走向设计，贴合热区，冷却时间可缩短 30%~60%。

晶格填充：在非承力区域采用蜂窝或TPMS（三周期极小曲面）晶格，减重可达 40%~70%。

拓扑优化：根据有限元受力分析，只保留传力路径上的材料，其余全部去除。

我们服务过的客户中，一家汽车零部件厂通过拓扑优化设计的铝合金支架，从原来的1.8kg减重至0.7kg，同时刚度提升12%——这就是“为打印而设计” 的价值。

要点七：合金材料的选择决定设计边界

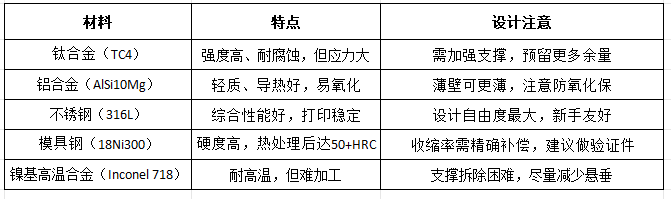

不同金属材料对设计的约束完全不同：

不同材料有不同的收缩补偿系数和摆放策略。有经验的厂家会根据你的合金牌号，在排版切片时主动调整补偿值。

设计自查清单（送图前请逐项核对）

1. 悬垂面是否 ≥45°？若否，是否接受支撑及后续打磨？

2. 最小壁厚是否达到该材料的安全阈值？

3. 内部空腔是否设置了 ≥Φ3mm 的逃粉孔？

4. 大尺寸薄壁件是否做了抗变形结构设计？

5. 高精度配合面是否预留了加工余量？

6. 是否有明确的应力释放路径或对称设计？

7. 是否考虑过拓扑优化或晶格减重的可能性？

8. 材料选择与设计功能是否匹配？

设计再完美，最终还是需要在设备上“打出来”验证。金属3D打印涉及铺粉工艺、风场控制、激光参数、热管理、线切割、热处理、支撑拆除、表面处理等十多个环节，每个环节都可能让设计功亏一篑。
